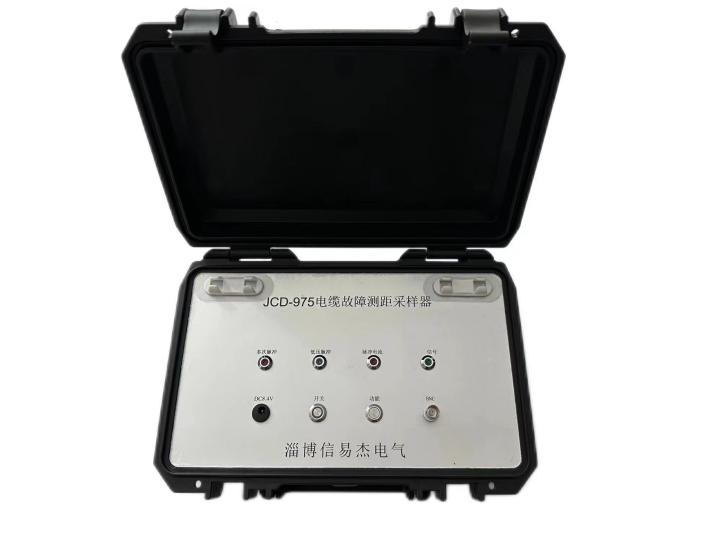

JCD-975电力电缆故障测距采样器(测距单元)

  • 所属分类:测距单元

  • 点击次数:
  • 发布日期:2024/06/03
  • 在线询价
  • 详细介绍












测距部分:JCD-975电力电缆故障测距采样器和数据处理中心共同组成故障测距系统。,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和虚拟功能按键操作、易于操作等特点。可以用鼠标控制,方便波形分析。创新特点为设置地图模式,点按地图模式后,直接在厘米级精度的线路地图上,直接标注故障点的位置。为现场人员提供便利。

测距部分:JCD-975电力电缆故障测距在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和高压信号发生器配合使用;在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合;在测距完成后须使用JCD-985智能电缆故障定点仪进行精确定点。他们共同组成一套高性能的,能提供多种创新特性的智能电缆故障查找管理系统。

功能特点

  多种测距方法:

 1.低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全 长及中间接头、T 型接头、终端头的测量,以及波速度的校正。

 脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地 线上采集信号,与高压部分完全隔离,安全可靠。

 多次脉冲法:世界上先进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。

2.400MHz 实时采样:

  国内同类仪器高采样频率,与国际高水平接轨。

  提供厘米级的测距精度,测量盲区小,对近端故障和短电缆特别有效。

3.智能测量功能:

  数据上传至云服务器,对数据进行人工智能分析,给出测试结果。

4.自动标注功能:

  自动分析故障波形的特征波形,给出可能的故障位置。切换到地图模式后,直接在地图上标注故障点的位置。

5.增强画中画历史数据比较功能:

  界面显示采用画中画方式,由一个主窗口和三个辅助窗口组成,可同时调用

看三个存储波形,使波形比较功能更加简单、直观、方便。支持查看调用历史数据。

 支持低压脉冲和脉冲电流波形比较功能,故障距离多方位验证,判断更准

确。

6.全局显示功能:

  可以用鼠标控制或触摸方式,对波形进行缩放时,同时显示全局波形,定标测距更方便。

7.触摸操作和虚拟按键两种操作方式:

  触摸按键,操作更加灵活,具有手势操作功能。也可以通过鼠标控制,放大、缩小波形。

  可以对光标进行拖拽,双击操作,定位更加简单、方便。

8.高性能数据处理中心,与数据采集单元通过无线方式连接,数据传输距离可达90米。采用高性能WIFI路由器时,最远可以达到279米。工作人员可以携带数据处理主机,远离环境恶劣的测试现场。摆脱了导线的束缚,测试更方便。

 9.云服务器档案管理:波形存储、计算机联机通讯:

测试主机可在机内存储大量波形。

  有网络信号时,可随时将测试数据保存在云服务器中。服务器中记录历史故障测试数据。实现对于线路故障的历史档案、动态化管理。为研究电缆运行状态,提供原始数据。

10.电源管理:

  当电池欠压时,仪器也将自动关机,以保护电池。

  内置锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。工作时间长:使用充满电的锂离子电池,仪器能连续工作≥10 小时。

11.坚固机壳,质轻便携。



技术指标

1.工作模式:低压脉冲、脉冲电流、多次脉冲。

2.信号增益调节范围:70dB。

3.低压脉冲发射电压:30V。

4.测量误差:± (0.5% ×L+ 1m) ,L≥20m。

5.低压脉冲发射脉冲宽度:40ns~20.5us。

6 最高分辨率:0.01m。

7.最大采样频率:400MHz 实时采样。

8.最大测距范围:100km。

9.波速设定范围:100m/us~300m/us。

10.测距盲区:2m。

11.波形保存数量:不限。

12.通讯接口:WiFi、USB,蓝牙。

13.电源:锂离子电池组,标称电压 7.4V,5000mAh。

14.电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用 10 小时以 上(随着电池的老化,连续使用时间会相应缩短)。

15.充电器:输入 AC220V ,50Hz ,充电电流 2A ,充电时间 6 小时。

16.体积:290mm×210mm×80mm

17.质量:主机 2kg。

18.使用条件:

1) 温度:- 10℃~+40℃。

2) 湿度:5%~90%RH (25℃)。

3) 海拔:h<4500m。
