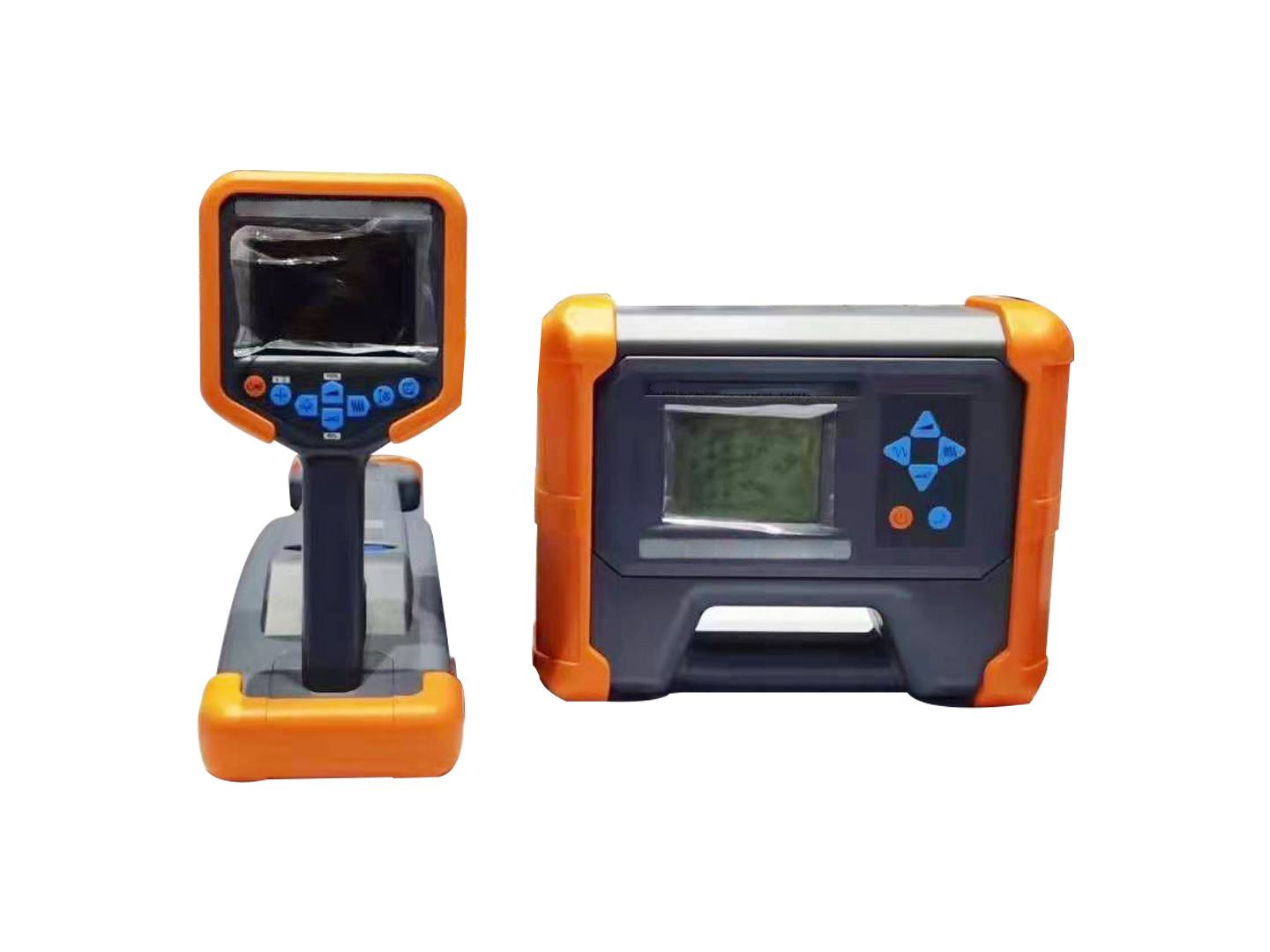

DG-2000管线探测仪是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

一、功能特点

1.      多种功能合一：路径探测+电缆识别+ A字架查障。

2.      彩屏罗盘显示：透视地下管线一览无余。

3.      超高灵敏度，2Hz超窄带宽接收，高度抗干扰。

4.      跟踪正误提示：排除邻近管线干扰。

5.      增强型测深：实时精准深度测量。

6.      测深辅助传感器：信号畸变提醒。

7.      增强型无源探测：工频+射被动频测，可同时显示多条管线。

8.      无源探测频谱分析：排除干扰频率。

9.      高性能发射卡钳：向运行电缆耦合信号。

10.    柔性卡钳电缆唯一性识别：方便且高度可靠，且能做电流测量。

11.    跨步电压探测：对地绝缘破损查找。

12.    支持订制频率。

13.    大功率数字功放发射，全自动阻抗匹配，自动保护。

14.    发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

15.    发射/接收全数字化处理，稳定可靠。

16.    内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

17.    IP65高等级防护。

二、技术指标

A.  发射机

1.   输出方式：直连、卡钳、辐射、查障升压器

2.   输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3.   输出功率：15Wmax，10档可调

4.   阻抗匹配：全自动

5.   过压过流保护：全自动

6.   人机界面：320×240点阵黑白LCD

7.   电源：内置锂离子电池组，标称7.4V，>6Ah

8.   充电器输入：AC100-240V，50/60Hz

9.   充电器输出：DC8.4V，2A

10. 体积：280×220×90mm

11. 质量：2.3kg

12.防护：IP65

13.使用条件：-25℃－60℃，<90%RH，<4500m

B.   接收机

1.   接收方式：内置线圈、柔性卡钳、听诊器、A字架

2.   探测模式：宽峰、窄峰、谷值、历史曲线、频谱

3.   主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4.   被动频段：50/60Hz工频、4-24kHz射频

5.   人机界面：320×240点阵彩色LCD，阳光可视

6.   电源：内置锂离子电池组，标称7.4V，>3Ah

7.   充电器输入：AC100-240V，50/60Hz

8.   充电器输出：DC8.4V，2A

9.   体积：680×120×277mm

10. 质量：2.0kg

11. 防护：IP65

12. 使用条件：-25℃－60℃，<90%RH，<4500m
