一、概述

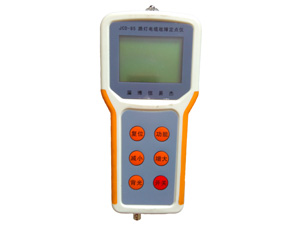

JCD-85路灯电缆故障定点仪是一台集计算机技术、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，主要用于路灯电缆芯线接地故障的定点和金属护层接地故障的定点。
路灯电缆故障测试仪由路灯电缆综合信号发生器和电缆故障定点仪和电缆路径探测仪组成，完成对路灯电缆接地故障的精确定点。
路灯电缆故障测试仪具有信号波形显示、电池欠压指示、自动关机等功能。

二、功能特点
1.灵敏度高，响应范围大。
2.采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
3.自动调零，抵消地电位变化影响。
4.配置高性能可充电锂电池，充满电后能连续工作15小时以上。
5.欠压指示功能：电池欠压时电量指示闪烁。
6.自动关机功能：电池欠压能够自动关机。
7.坚固机壳，质轻便携。

三、技术指标
1.信号接收模式：电压信号。
2.最高检测灵敏度：电压信号0.1mV。
3.信号最大输入范围：＋－25V。
4.显示功能：信号波形、信号增益、电池水平等。
5.电源：7.4V、1200mAH可充电锂电池。
6.充电器电源：AC 220V±10% 50Hz±2Hz。
7.体积：主机200mm×100mm×35mm；A字架800×600mm。
8.质量：主机0.5kg；A字架1kg。
9.使用条件：温度 0-40℃；湿度10-90％RH；海拔<4500m。
